Hvad er kulstofindholdet i duktilt støbejern?

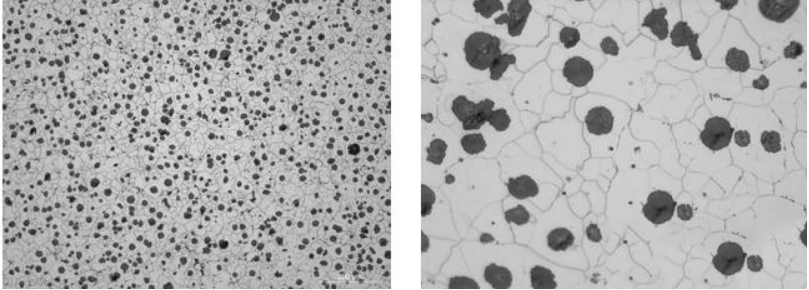

Et højere kulstofindhold kan fremme grafitiseringen af ​​støbegodset. Da grafit antager en sfærisk form, kan den absorbere energi i mekaniske applikationer og dermed forbedre maskineriets fysiske egenskaber.

Kulstofindholdet i duktilt jern er generelt højt, hvilket gør det til en jern-carbon-legering. For industrielt støbejern varierer det typiske kulstofindhold fra 2 % til 3,9 %, med en kulstofækvivalent mellem 4,1 % og 4,7 %. Hovedkomponenter iduktilt støbejern: Den kemiske sammensætning af duktilt jern omfatter primært fem almindelige grundstoffer: svovl, fosfor, silicium, kulstof og mangan. Anvendelse af kulstofindhold iduktilt støbejern:Det er især vigtigt at bemærke, at ved tilberedning af smeltematerialerne, hvis støbevæggen er tynd, og den resterende mængde af sfæroidiserende elementer er stor eller utilstrækkeligt inokuleret, skal indholdet tages ved den øvre grænse, ellers skal den nedre grænse anvendes. Valg af kulstofækvivalenten nær det eutektiske punkt forbedrer ikke kun fluiditeten af ​​det smeltede jern, men for duktilt jern øger en forøgelse af kulstofækvivalenten også det smeltede jerns selvkompenserende evne under størkning på grund af den øgede grafitiseringsekspansion. Et for højt kulstofindhold kan dog føre til flydende grafit.

Derfor, baseret på empiriske observationer, nås den øvre grænse for kulstofækvivalenten i duktilt jern, når der observeres flydende grafit i det smeltede jern (ved en temperatur omkring 1200°C). Kulstofindholdets indvirkning på duktilt jerns ydeevne: Kulstofindholdet i duktilt jernstøbegods påvirker mængden af ​​grafit, der udfældes under den gennemsnitlige grafitstørrelse eller spherens størrelse. Typisk er kulstofindholdet afduktilt støbejernspænder mellem 2% og 3,9%, men det er afgørende at forstå virkningen af ​​at reducere kulstofindholdet på de mekaniske egenskaber af støbejern. Dette bør overvejes baseret på strukturen, dimensionerne, vægtykkelsen og fejlene i vægtykkelsen af ​​tilstødende plane vægge afduktilt støbejern. Reduktion af kulstofindholdet i duktilt jern fra ca. 4% til 2,5% kan øge trækstyrken og flydespændingen en smule (omkring 23 til 31 N/mm²) og øger også forlængelsen med ca. 5%, med betydelige forbedringer i slagværdierne.
