Hvad er Expansion Shell Rock Bolts?

Ekspansion Shell Rock Boltser en type mekanisk klippeforstærkningsanordning, der i vid udstrækning anvendes i underjordisk konstruktion (såsom miner, tunneler og underjordiske huler) til at stabilisere sprækkede eller løse klippemasser.

Grundlæggende arbejdsprincip

De er afhængige af mekanisk ekspansion for at generere friktion og klemkraft mellem bolten og klippeboringen. Nøglekomponenten er ekspansionsskallen (en delt, kileformet bøsning) installeret for enden af ​​bolten. Når bolten spændes (normalt med en møtrik i den blottede ende), komprimeres ekspansionsskallen af ​​en kile, hvilket får den til at udvide sig udad og presse tæt mod borehullets indervæg. Dette skaber stærk radial friktion, der forankrer bolten fast i klippen, og så kan bolten bære trækbelastninger for at forhindre klippekollaps eller forskydning.

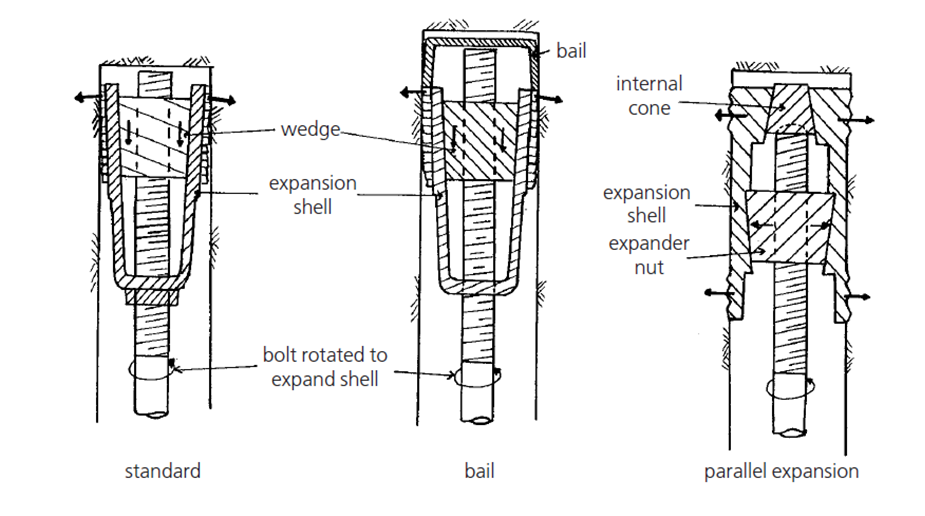

Grundlæggende struktur

Ekspansionsskalsamling: Kerneforankringsdelen, bestående af en delt stålbøsning og en matchende kile. Antallet af splitter i ærmet kan justeres efter ingeniørbehov.

Boltlegeme: En stålstang (normalt gevindstål), der forbinderekspansionsskalog overfladefikseringskomponenten og overfører trækkraften.

Overfladefikseringskomponenter: Inklusiv skiver og møtrikker. Stramning af møtrikken driver kilen til at komprimere ekspansionsskallen, og skiven fordeler trykket jævnt på klippeoverfladen.

Nøglekarakteristika

Hurtig forankring: Forankringseffekten kan opnås umiddelbart efter tilspænding af møtrikken uden at vente på fugehærdning (i modsætning til fugede stenbolte), som er velegnet til presserende støttescenarier.

Mekanisk forankring: Intet behov for fugematerialer, hvilket er praktisk til konstruktion i vandrige eller lave temperaturer, hvor fugemasse ikke er let at størkne.

Begrænset forankringsdybde: Den effektive forankringskraft kommer hovedsageligt fra kontakten mellemekspansionsskalog borehulsvæggen, så den bruges generelt som midlertidig eller kortvarig støtte. Til langsigtede og høje stabilitetskrav er fugede stenbolte mere egnede.

Nem installation og fjernelse: Betjeningsprocessen er enkel, og den kan fjernes og genbruges om nødvendigt (under forudsætningen af ​​at sikre strukturel sikkerhed).

Typiske anvendelsesscenarier

Midlertidig støtte i mine vejbaner og stope ansigter.

Nødforstærkning af sprækkede klippepartier under tunnelgravning.

Støtte til småskala underjordisk ingeniørarbejde med kort levetid.
