Hvordan fungerer et ubundet efterspændingssystem?

Anubundet efterspændingssystemer en forspændingsteknik, hvor de opspændte stålsener ikke er permanent fastgjort til den omgivende beton (i modsætning til bundet efterspænding, hvor sener fuges ind i kanaler for at klæbe med beton). I stedet er sener isoleret fra betonen med en holdbar belægning og beklædning, så de kan bevæge sig lidt i forhold til betonen over strukturens levetid. Dette system er meget udbredt i plader, bjælker, søjler og broer for dets fleksibilitet, lette installation og evne til at optage mindre strukturelle bevægelser.

Kernekomponenter i enUbundet efterspændingssystem

Sener: Højstyrke ståltråde/tråde (det bærende element, præfabrikeret i længden).

Beklædning/coating: En glat, uigennemtrængelig plastik- eller metalkappe, der omslutter senen, plus et fedt/voks-smøremiddel inde i kappen. Dette forhindrer korrosion, reducerer friktion og sikrer, at senen er ubundet til beton.

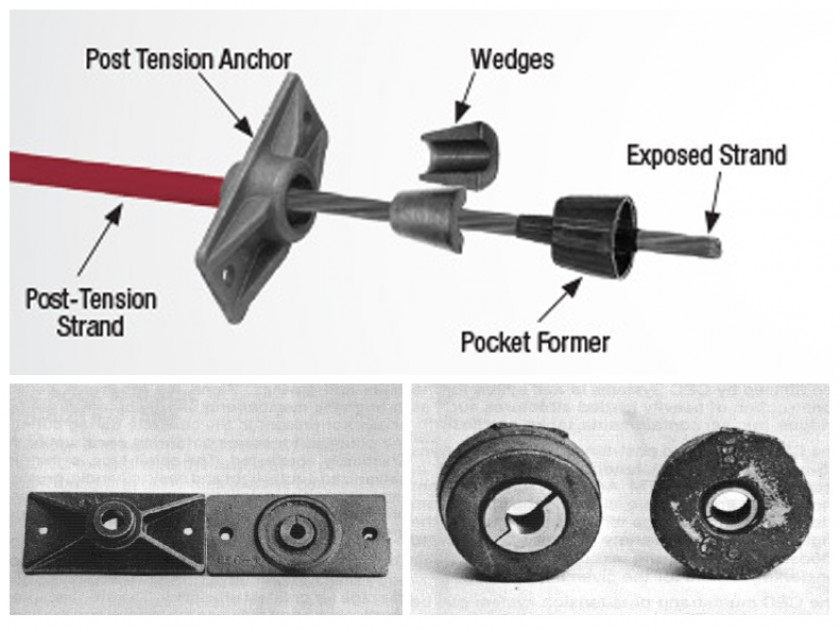

Forankringer: Mekaniske anordninger (i begge ender af senen), der griber om senen og overfører senens trækkraft ind i betonkonstruktionen (f.eks. kile-type forankringer til strenge).

Stressing Jack: Hydraulisk udstyr, der bruges til at stramme senen til designkraften under konstruktionen.

Kanaler (valgfrit): Små plast-/rørkanaler støbt ind i beton for at styre sener (til forudplacerede senelayouts).

Fordele vedUbundet efterspænding

Hurtigere konstruktion: Ingen fugning på stedet (den største tidsbesparelse) og præfabrikerede sener reducerer arbejdet.

Fleksibelt design: Sener kan bues/lægges ud for at matche komplekse strukturelle geometrier (f.eks. fladpladeplader til højhuse).

Forbedret revnekontrol: Forkompression minimerer trækrevner under driftsbelastninger; mindre revner (hvis det forekommer) kompromitterer ikke senen.

Kan tilpasses bevægelser: Seneslip giver mulighed for mindre strukturelle bevægelser (f.eks. krympning, krybning, termisk ekspansion) uden opbygning af stress.

Letvægtskonstruktioner: Muliggør længere spændvidder med tyndere plader/bjælker (reduceret betonvolumen) sammenlignet med armeret beton.

Almindelige applikationer

Bolig-/kommercielle flade-plade/flad-plade gulve (den mest udbredte anvendelse).

Parkeringshuse, brodæk og bjælke-søjlerammer.

Plader i kvalitet (til store industrigulve for at kontrollere svindrevner).

Seismisk resistente strukturer (i kombination med armeringsjern i blødt stål).

Sammenfattende erubundet efterspændingssystemfungerer ved at påføre en styret trækkraft på en korrosionsbeskyttet, ubundet stålsene efter betonhærdning, hvilket inducerer forkomprimering i betonen for at modvirke påførte belastninger – alt imens senen forbliver isoleret fra betonen, hvilket sikrer fleksibilitet, holdbarhed og effektiv belastningsoverførsel via forankringer.
