Hvad er postspændingsforspændt fladpladeforankring, og hvorfor er det kritisk for moderne betonkonstruktioner

Post spænding forspændt flad plade forankringspiller en afgørende rolle i moderne jernbetonkonstruktion. Fra højhuse kommercielle tårne til boligpodieplader og parkeringskonstruktioner, flade pladesystemer stoler på pålidelige forankringskomponenter til at overføre forspændingskræfter sikkert ind i beton. Denne artikel udforsker arbejdsprincip, strukturel betydning, systemkomponenter, tekniske standarder, installationsproces, kvalitetskontrolforanstaltninger og fremtidige innovationer af efterspændingsforspændte flade forankringssystemer. Det fremhæver også hvordanØverste Maskinerleverer højtydende forankringsløsninger designet til holdbarhed, sikkerhed og omkostningseffektivitet.

Indholdsfortegnelse

• 1. Hvad er postspændingsforspændt fladpladeforankring?
• 2. Hvorfor er forankring kritisk i efterspændte flade plader?
• 3. Hovedkomponenter i et fladt pladeforankringssystem
• 4. Bonded vs Unbonded PT Anchorage Systems
• 5. Tekniske specifikationer og standarder
• 6. Installationsproces og konstruktionsarbejdsgang
• 7. Kvalitetskontrol og inspektionskrav
• 8. Fordele ved at bruge højkvalitets forankringssystemer
• 9. Fremtidige tendenser inden for post-tension forankringsteknologi
• 10. Ofte stillede spørgsmål

1. Hvad er postspændingsforspændt fladpladeforankring?

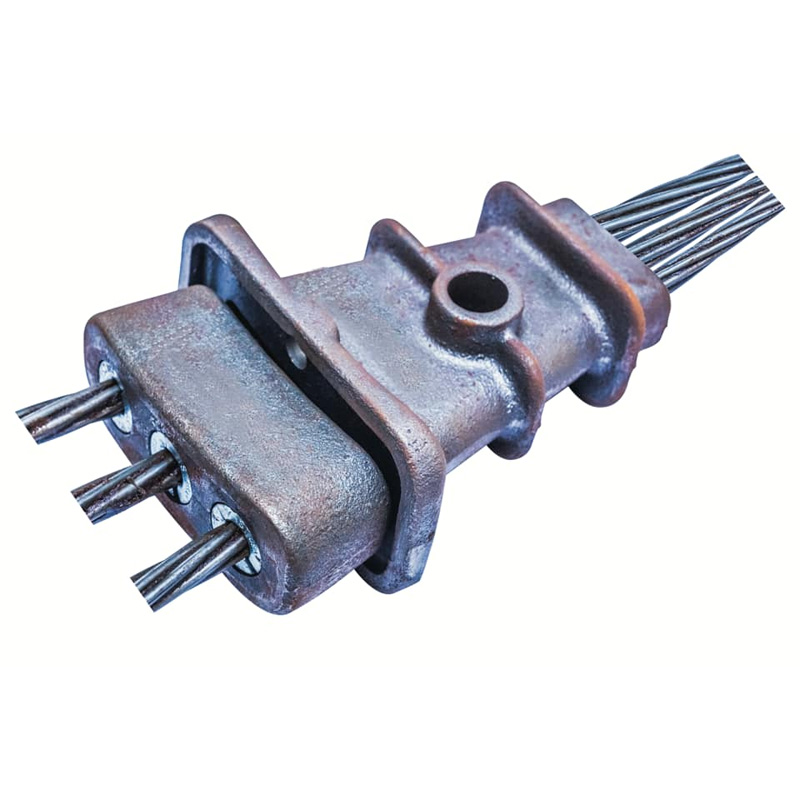

Efterspænding forspændt flad plade forankring refererer til den mekaniske anordning, der bruges til at forankre højstyrke stålstrenge i efterspændte betonpladesystemer. Den overfører trækkraften fra forspændingssenen til den omgivende beton efter at stressoperationer er afsluttet.

I et fladt pladesystem (uden bjælker) er forankring typisk indstøbt ved pladekanter eller indvendige stresslommer. Når senen er spændt ved hjælp af hydrauliske donkrafte, kiles ind forankringshovedet griber strengen permanent og låser kraften ind i betonen.

2. Hvorfor er forankring kritisk i efterspændte flade plader?

Forankring er det sidste kraftoverførende element i et forspændt system. Hvis forankringen svigter, hele pladens strukturelle integritet kan blive kompromitteret.

Strukturelle nøglefunktioner

• Overfører forspændingskraft sikkert til beton
• Forhindrer trådglidning efter spænding
• Fordeler koncentreret stress jævnt
• Sikrer langsigtet strukturel stabilitet

I moderne højhuse reducerer flade pladesystemer gulvtykkelsen og øges arkitektonisk fleksibilitet. De er dog stærkt afhængige af pålidelig forankringshardware at opretholde sikkerhedsmarginer.

3. Hovedkomponenter i et fladt pladeforankringssystem

En typisk efterspændingsforankringssamling inkluderer:

PåØverste Maskiner, er forankringskomponenter fremstillet vha legeret stål af høj kvalitet og gennemgår præcisionsbearbejdning og streng kvalitetskontrol for at sikre ensartet kilesædeydelse.

4. Bonded vs Unbonded PT Anchorage Systems

Ubundet system

• Almindelig ved bygning af flade plader
• Bruger fedtbelagt og beklædt monostreng
• Forankring placeret ved pladekanter

Bonded System

• Almindelig i broer og tunge konstruktioner
• Fugede kanaler efter belastning
• Giver højere redundans

Valget afhænger af strukturelle designkrav, belastningsforhold og vedligeholdelseshensyn.

5. Tekniske specifikationer og standarder

Forankringssystemer af høj kvalitet skal overholde internationale standarder som:

• ETAG 013 (European Technical Approval Guideline)
• ASTM A416 (forspændende stålstreng)
• ACI 318 (byggekodekrav til strukturbeton)

Vigtige tekniske parametre omfatter:

6. Installationsproces og konstruktionsarbejdsgang

1. Monter senekanaler og forstærkning
2. Anbring forankringshoved og lejeplade
3. Hæld og hærd beton
4. Indsæt hydraulisk donkraft og stram streng
5. Lås kiler ind i ankerhovedet
6. Klip overskydende tråd og forsegl lomme

Korrekt installation sikrer korrekt belastningsoverførsel og langtidsholdbarhed.

7. Kvalitetskontrol og inspektionskrav

• Eftersyn af dimensionstolerance
• Hårdhed og trækprøvning
• Verifikation af statisk belastningstest
• Vurdering af korrosionsbestandighed
• Ikke-destruktiv test (NDT)

Velrenommerede producenter kan lideØverste Maskinergennemføre fuld cyklus inspektion før forsendelse for at sikre overholdelse og sikkerhed.

8. Fordele ved at bruge højkvalitets forankringssystemer

• Forbedret pladebelastningskapacitet
• Reduceret betontykkelse
• Lavere materialeforbrug
• Forbedret revnekontrol
• Længere levetid

Investering i pålidelig forankringshardware reducerer markant de strukturelle risici og livscyklusomkostninger.

9. Fremtidige tendenser inden for post-tension forankringsteknologi

Industrien bevæger sig mod:

• Korrosionsbestandige belægninger
• Smart overvågning forankringssystemer
• Højeffektive design med kilegeometri
• Miljømæssigt bæredygtige produktionsmetoder

Kontinuerlig innovation sikrer, at flade pladesystemer forbliver konkurrencedygtige i bæredygtigt byggeri.

10. Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem flad plade og bjælkeplade i PT-systemer?

Flade plader eliminerer bjælker, reducerer den strukturelle dybde og forbedrer den arkitektoniske fleksibilitet.

Q2: Hvor længe holder et PT-forankringssystem?

Med korrekt installation og korrosionsbeskyttelse kan den holde hele strukturens levetid.

Q3: Kan forankringssystemer genbruges?

Nej. PT forankringskomponenter er designet til permanent strukturel brug.

Q4: Hvorfor er kilehårdhed vigtig?

Korrekt hårdhed sikrer sikkert greb af strengen uden at glide.

Konklusion

Efterspænding forspændt flad plade forankring er rygraden i moderne forspændt betonpladesystemer. Fra sikkerhed og strukturel ydeevne til økonomisk effektivitet, Forankringshardware af høj kvalitet sikrer optimal belastningsoverførsel og langvarig holdbarhed.

Hvis du leder efter pålidelige, præcisionskonstruerede forankringsløsninger til din næste projekt,Øverste Maskinertilbyder professionel fremstilling, streng kvalitetskontrol og global forsyningskapacitet.

Kontakt osi dag for at lære mere om vores efterspændingsforspændte flade forankringsløsninger og få et skræddersyet tilbud til dit projekt.
